PFA 同徑彎接頭
Material : PFA

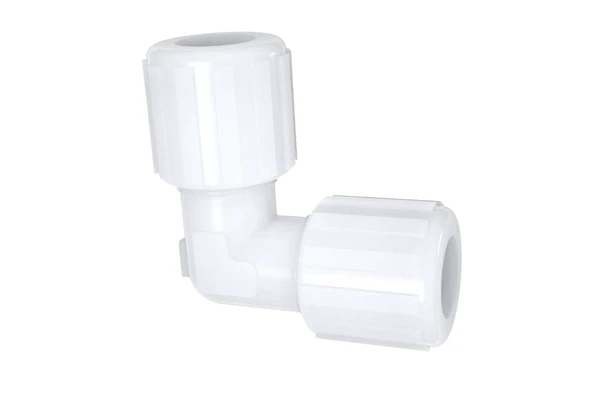

P·L-TYPE PFA Equal Elbow Union Fitting
擴口式、入珠式
尺寸規格表

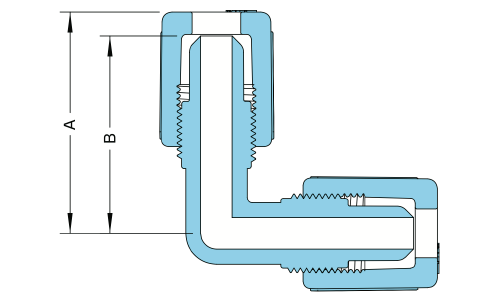

| PFA Flare-Type Equal Elbow Union Fitting | |||||||
|---|---|---|---|---|---|---|---|
| inch Tube Type | |||||||
| NO. | Tube O.D. | Orifice | A | B | |||
| P·L-WY018 | 6mm | 4 | 42 | 37 | |||
| P·L-WY019 | 1/4" | 3 | 42 | 37 | |||
| P·L-WY020 | 3/8" | 6 | 44 | 39 | |||
| P·L-WY021 | 1/2" | 9 | 45 | 41 | |||
| P·L-WY022 | 3/4" | 16 | 56 | 50 | |||
| P·L-WY023 | 1" | 22 | 69 | 60 | |||
| P·L-WY024 | 1-1/4" | 28 | 88 | 78 | |||
| P·L-WY025 | 1-1/2" | 33 | 109 | 94 | |||
尺寸規格表

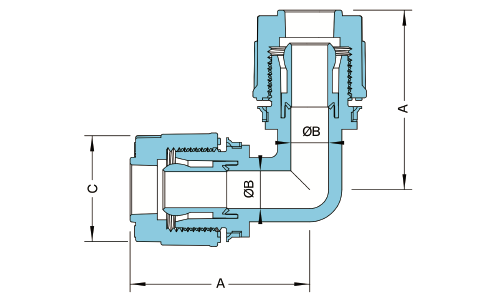

| PFA Insert-Type Equal Elbow Union Fitting | |||||||
|---|---|---|---|---|---|---|---|
| inch Tube Type | |||||||
| NO. | Tube O.D. | A | B | C | |||
| P·L-WY026 | 1/8" | 22 | 2.2 | 11 | |||
| P·L-WY027 | 1/4" | 33 | 4 | 15 | |||
| P·L-WY028 | 3/8" | 40 | 8 | 22 | |||
| P·L-WY029 | 1/2" | 47 | 10 | 27 | |||
| P·L-WY030 | 3/4" | 55 | 16 | 37 | |||
| P·L-WY031 | 1" | 70 | 22 | 47 | |||
| P·L-WY032 | 1-1/2" | 106 | 33 | 67 | |||
產品特性
- 抗化學腐蝕性佳，耐氫氟酸、硫酸、硝酸等強酸環境。
- 耐高溫，使用範圍 -18°C 至 200°C，1-1/2" 以上規格建議低於 150℃ 使用。
- 低析出、低吸附性，適用於超純水與高潔淨需求。
- 表面光滑無死角，有效減少液體殘留與污染風險。
壓力/溫度關係表
