PFA NPT內牙彎頭
Material : PFA / P·RL-TYPE PFA Female NPT Elbow Fitting

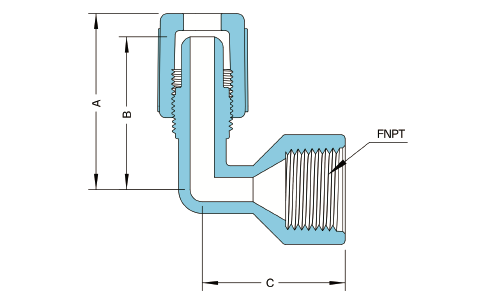

尺寸規格表
| inch Tube Type | ||||||||
|---|---|---|---|---|---|---|---|---|
| NO. | Tube O.D. | NPT Size | Orifice | A | B | C | ||
| P·RLNPT-WY0010 | 1/4" | 1/8" | 3 | 45 | 41 | 20 | ||
| P·RLNPT-WY0011 | 1/4" | 1/4" | 3 | 45 | 41 | 24 | ||
| P·RLNPT-WY0012 | 1/4" | 3/8" | 3 | 45 | 41 | 25 | ||
| P·RLNPT-WY0013 | 1/4" | 1/2" | 3 | 45 | 41 | 31 | ||
| P·RLNPT-WY0014 | 3/8" | 1/4" | 6 | 48 | 42 | 24 | ||
| P·RLNPT-WY0015 | 3/8" | 3/8" | 6 | 45 | 39 | 31 | ||
| P·RLNPT-WY0016 | 3/8" | 1/2" | 6 | 45 | 39 | 37 | ||
| P·RLNPT-WY0017 | 1/2" | 1/4" | 9 | 51 | 46 | 24 | ||
| P·RLNPT-WY0018 | 1/2" | 3/8" | 6 | 47 | 41 | 31 | ||
| P·RLNPT-WY0019 | 1/2" | 1/2" | 9 | 47 | 41 | 37 | ||
| P·RLNPT-WY0020 | 1/2" | 3/4" | 9 | 52 | 46 | 39 | ||
| P·RLNPT-WY0021 | 3/4" | 1/2" | 13 | 56 | 50 | 36 | ||
| P·RLNPT-WY0022 | 3/4" | 3/4" | 16 | 56 | 50 | 38 | ||
| P·RLNPT-WY0023 | 3/4" | 3/4" | 16 | 57 | 50 | 38 | ||
| P·RLNPT-WY0024 | 1" | 1" | 22 | 67 | 61 | 40 | ||
產品特性
- 抗化學腐蝕性佳，耐氫氟酸、硫酸、硝酸等強酸環境。
- 耐高溫，使用範圍 -18°C 至 200°C，1-1/2" 以上規格建議低於 150℃ 使用。
- 低析出、低吸附性，適用於超純水與高潔淨需求。
- 表面光滑無死角，有效減少液體殘留與污染風險。
- 熱熔焊接設計，接合處穩定牢固，密封性佳。
