PFA 變徑穿板直通接頭
Material : PFA
P·RP-TYPE PFA Panel Reducing Straight Union
擴口式、入珠式
尺寸規格表

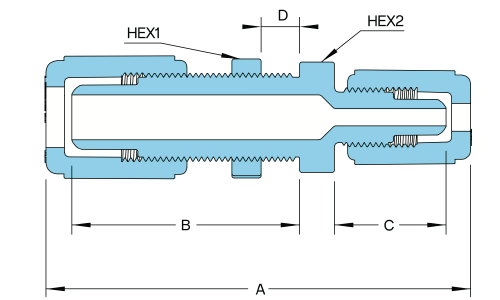

| PFA Flare-Type Panel Reducing Straight Union | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| inch Tube Type | ||||||||||||
| NO. | Tube O.D. | Tube O.D. | Orifice | A | B | C | D(Max) | Hex1 | Hex2 | MinimuPanel HoleDiameter |
||
| P·RP-WY120 | 3/8" | 1/4" | 3 | 90 | 46 | 24 | 12 | 21 | 20 | 16 | ||
| P·RP-WY121 | 1/2" | 1/4" | 3 | 92 | 49 | 24 | 12 | 23 | 23 | 19 | ||
| P·RP-WY122 | 1/2" | 3/8" | 6 | 93 | 49 | 26 | 12 | 23 | 23 | 19 | ||
| P·RP-WY123 | 3/4" | 1/2" | 9 | 102 | 52 | 29 | 12 | 33 | 30 | 25 | ||
| P·RP-WY124 | 1" | 3/4" | 16 | 113 | 58 | 33 | 12 | 44 | 41 | 36 | ||
尺寸規格表
| PFA Insert-Type Panel Reducing Straight Union | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| inch Tube Type | |||||||||||||
| NO. | Tube O.D. | Tube O.D. | A | F1 | F2 | ØE1 | ØE2 | T1 | T2 | P(Max) | MinimuPanel HoleDiameter |
||
| P·RP-WY125 | 1" | 3/4" | 110 | 47 | 37 | 22 | 16 | 25 | 19 | 12 | 40 | ||
產品特性
- 抗化學腐蝕性佳，耐氫氟酸、硫酸、硝酸等強酸環境。
- 耐高溫，使用範圍 -18°C 至 200°C，1-1/2" 以上規格建議低於 150℃ 使用。
- 低析出、低吸附性，適用於超純水與高潔淨需求。
- 表面光滑無死角，有效減少液體殘留與污染風險。
壓力/溫度關係表
