PFA 焊接變徑三通
Material : PFA / P·RTW-TYPE PFA Welded Reducing Tee Fitting

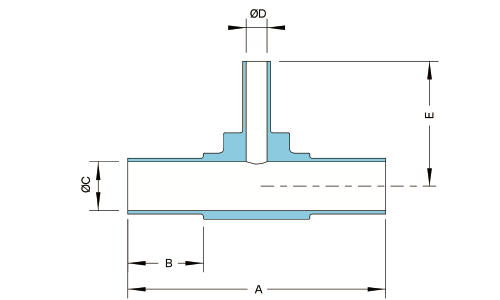

尺寸規格表
| inch Tube Type | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| NO. | X | Y | Z | Orifice | A | B | ØC | ØD | E | ||
| P·RTW-WY820 | 1/2" | 1/4" | 1/2" | 3 | 95 | 34 | 9 | 3 | 38 | ||
| P·RTW-WY821 | 1/2" | 3/8" | 1/2" | 6 | 95 | 34 | 9 | 6 | 40 | ||
| P·RTW-WY822 | 3/4" | 1/4" | 3/4" | 3 | 105 | 35 | 15 | 3 | 41 | ||
| P·RTW-WY823 | 3/4" | 3/8" | 3/4" | 6 | 105 | 35 | 15 | 6 | 45 | ||
| P·RTW-WY824 | 3/4" | 1/2" | 3/4" | 9 | 105 | 35 | 15 | 9 | 52 | ||
| P·RTW-WY825 | 1" | 1/4" | 1" | 4 | 127 | 38 | 22 | 3 | 54 | ||
| P·RTW-WY826 | 1" | 1/2" | 1" | 9 | 127 | 34 | 22 | 9 | 56 | ||
| P·RTW-WY827 | 1" | 3/4" | 1" | 16 | 127 | 39 | 22 | 15 | 58 | ||
產品特性
- 抗化學腐蝕性佳，耐氫氟酸、硫酸、硝酸等強酸環境。
- 耐高溫，使用範圍 -18°C 至 200°C，1-1/2" 以上規格建議低於 150℃ 使用。
- 低析出、低吸附性，適用於超純水與高潔淨需求。
- 表面光滑無死角，有效減少液體殘留與污染風險。
- 熱熔焊接設計，接合處穩定牢固，密封性佳。
| Material | PFA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Maximum Operating Temperature |
+200℃ | |||||||||
| Maximum Working Pressure |
Nominal Diameter (inch) | 1-1/2" | 1-1/4" | 1" | 3/4" | 1/2" | 3/8" | 1/4" | ||
| +20℃ (Mpa) | 0.4 | 0.6 | 0.4 | 0.6 | 0.9 | 1.0 | 1.0 | |||
| +200℃ (Mpa) | 0.15 | 0.26 | 0.15 | 0.26 | 0.39 | 0.43 | 0.43 | |||
