PFA 同徑穿板直通接頭
Material : PFA
P·P-TYPE PFA Panel Through Equal Union Fitting
擴口式、入珠式
尺寸規格表

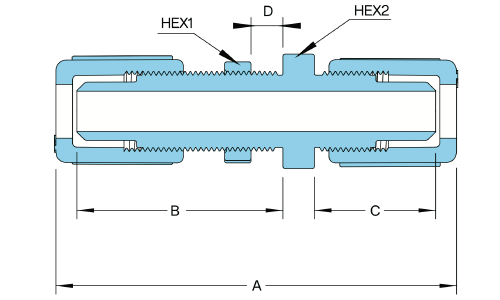

| PFA Flare-Type Panel Through Equal Union Fitting | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| inch Tube Type | ||||||||||
| NO. | Tube O.D. | Orifice | A | B | C | D(Max) | Hex1 | Hex2 | MinimuPanel HoleDiameter |
|
| P·P-WY120 | 1/4" | 3 | 85 | 44 | 24 | 12 | 19 | 16 | 12 | |
| P·P-WY121 | 3/8" | 6 | 90 | 46 | 26 | 12 | 21 | 20 | 16 | |
| P·P-WY122 | 1/2" | 9 | 96 | 49 | 29 | 12 | 23 | 23 | 19 | |
| P·P-WY123 | 3/4" | 16 | 103 | 52 | 33 | 12 | 33 | 30 | 25 | |
| P·P-WY124 | 1" | 22 | 117 | 56 | 37 | 12 | 44 | 41 | 36 | |
尺寸規格表

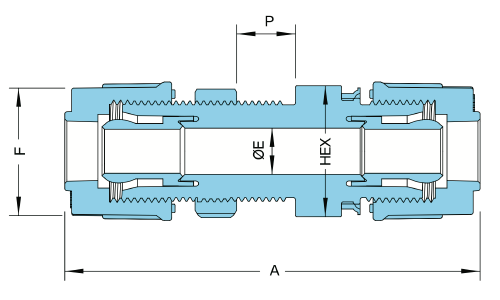

| PFA Insert-Type Panel Through Equal Union Fitting | ||||||||
|---|---|---|---|---|---|---|---|---|
| inch Tube Type | ||||||||
| NO. | Tube O.D. | A | ØE | F | P(Max) | Hex | MinimuPanel HoleDiameter |
|
| P·P-WY125 | 4mm | 53 | 3 | 12 | 7 | 14 | 8 | |
| P·P-WY126 | 1/4" | 60 | 4 | 15 | 7 | 15 | 12 | |
| P·P-WY127 | 3/8" | 74 | 8 | 22 | 7 | 21 | 18 | |
| P·P-WY128 | 1/2" | 90 | 10 | 27 | 12 | 25 | 22 | |
| P·P-WY129 | 3/4" | 95 | 16 | 37 | 12 | 33 | 31 | |
| P·P-WY130 | 1" | 125 | 22 | 47 | 10 | 43 | 40 | |
產品特性
- 抗化學腐蝕性佳，耐氫氟酸、硫酸、硝酸等強酸環境。
- 耐高溫，使用範圍 -18°C 至 200°C，1-1/2" 以上規格建議低於 150℃ 使用。
- 低析出、低吸附性，適用於超純水與高潔淨需求。
- 表面光滑無死角，有效減少液體殘留與污染風險。
壓力/溫度關係表
