PFA 焊接變徑彎頭
Material : PFA / P·RW-TYPE PFA Welded Reducing Elbow Fitting

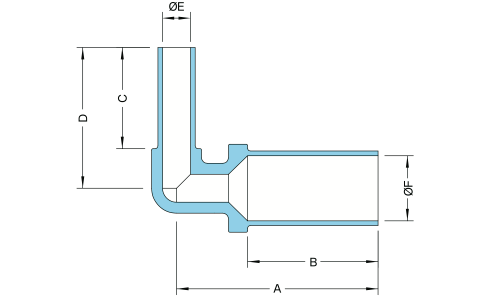

尺寸規格表
| inch Tube Type | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| NO. | Tube O.D. | Tube O.D. | Orifice | A | B | C | D | ØE | ØF | ||
| P·RW-WY720 | 3/4" | 3/8" | 6 | 53 | 35 | 27 | 40 | 19 | 9 | ||
| P·RW-WY721 | 3/4" | 1/2" | 9 | 57 | 35 | 34 | 48 | 19 | 12 | ||
| P·RW-WY722 | 1" | 1/2" | 12 | 68 | 44 | 34 | 48 | 25 | 12 | ||
| P·RW-WY723 | 1" | 3/4" | 19 | 48 | 30 | 32 | 53 | 19 | 25 | ||
產品特性
- 抗化學腐蝕性佳，耐氫氟酸、硫酸、硝酸等強酸環境。
- 耐高溫，使用範圍 -18°C 至 200°C，1-1/2" 以上規格建議低於 150℃ 使用。
- 低析出、低吸附性，適用於超純水與高潔淨需求。
- 表面光滑無死角，有效減少液體殘留與污染風險。
- 熱熔焊接設計，接合處穩定牢固，密封性佳。
| Material | PFA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Maximum Operating Temperature |
+200℃ | |||||||||
| Maximum Working Pressure |
Nominal Diameter (inch) | 1-1/2" | 1-1/4" | 1" | 3/4" | 1/2" | 3/8" | 1/4" | ||
| +20℃ (Mpa) | 0.4 | 0.6 | 0.4 | 0.6 | 0.9 | 1.0 | 1.0 | |||
| +200℃ (Mpa) | 0.15 | 0.26 | 0.15 | 0.26 | 0.39 | 0.43 | 0.43 | |||
